DLCK流量智能控制儀
- 產品品牌 鼎興
- 產品型號 DLCK
- 產品描述
DLCK型流量智能測控儀采用科學的方法，實現對介質流量的精確測量與控制。...
一、概述
流量是水暖系統中的一個重要參數，為了滿足現場的多種工藝設計要求、須對介質流量實施有效的測量與控制，DLCK型流量智能測控儀能根據現場的實際情況，采用科學的方法，實現對介質流量的精確測量與控制。
二、原理
三、型號與基本代碼
例如：型號為DLCK-15-020-41Y-D1-NT的流量智能測控儀是法蘭式連接、被測介質為熱水，管道通徑為200、輸出信號為兩線制4～20mA，智能數顯指示，配接電源為DC24V，器體材料為1Cr18Ni9Ti、耐壓1.6MPa、無防爆性能，并要求與上位機通信。
公稱通徑表 單位：mm
四、產品結構、 適應范圍
1、產品結構：DLCK型流量智能控制儀包括流量傳感器、控制器、執行機構。
b、控制器（流量智能測控儀）：
①向電動調節閥發出動作指令設定；
②顯示流量值、閥的開度；
③自我診斷。
c、執行機構（電動調節閥）
①按照控制器的指令調節閥的開度；
②將閥位信號反饋到控制器。
2、適用范圍：主要用于管道介質液體的流量測量與控制，如氣體、液體、蒸汽等多種介質。
五、技術指標、參數
1、立式箱體、外形尺寸：380×230×480mm 控制箱電源：220V±10％ AC50HZ
2、控制儀表：
②主要技術指標：
3、流量變送器
本變送器采用壓電式傳感器，可靠性高，可在-20℃至250℃的工作溫度范圍內工作。容易與計算機等數字系統配套使用。
①特點:
Ⅰ輸出信號不受流體的溫度、壓力、密度、粘度等參數的影響，并與流體流速成正比。
Ⅱ無可動機械零件、可靠性高、維護量小。儀表常數能長期穩定。插入式儀表在管道的插入口安裝、球閥則可進行不斷流裝卸，以便在臟污介質中運行時定期清洗和維修。
Ⅲ感測元件不接觸介質，壓力損失小，量程范圍大、精度高，節能顯著。
②工作原理：
在流體中垂直插入一根柱狀阻力體時，在其兩側就會交替地產生旋渦，隨著流體向下游運動，形成旋渦列、稱為卡曼渦街，見圖、產生渦街的阻力體稱旋渦發生體：實驗證明，旋渦的頻率與流速成正比可用下式表示：
實驗證明：當兩列旋渦之間的距離h和同列兩個旋渦之間的距離L滿足公式L/h=0.281時，非對稱旋渦列就能保持穩定狀態。
當流體雷諾數Re在5000～150000之間范圍內時，Sr基本不變，所以，當旋渦發生體柱寬d和斯特勞哈爾數Sr為定值時，旋渦發生的頻率f與流體的平均流速成正比，即與流量成正比，而：與壓力、溫度、密度等參數無關。流量Q與頻率的關系如下式：
③主要技術參數
六、安裝調試

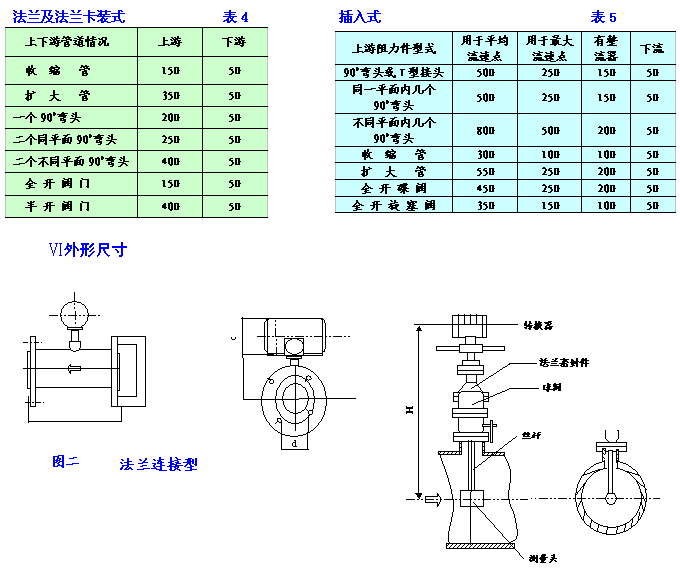

1、流量變送器必須垂直安裝，進出口直管段應按表4與表5長度要求施工，對于新安裝管路，安裝前應將管道沖冼干凈。
2、為了便于檢修、維護及更換管路，本流量變送器最好如下圖所示的方式安裝旁路。
3、對于小口徑（DN≤25）變送器在上游應安裝過濾器。（如圖五）
