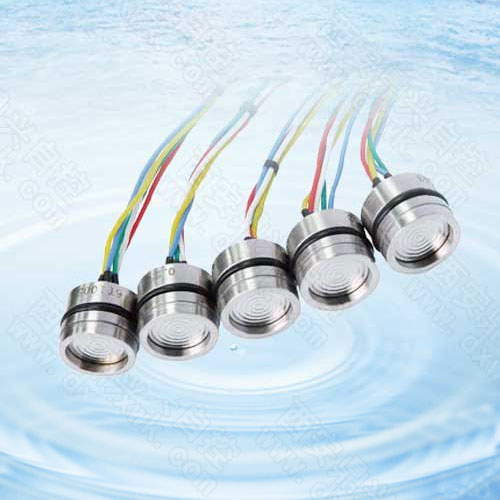

硅壓阻式壓力芯體
更新：2017-8-3 17:33:21 點擊：
- 產品品牌 鼎興
- 產品型號 DX10
- 產品描述
...
產品介紹
一、產品描述
DX10系列硅壓阻式壓力芯體是將擴散硅壓力敏感芯片封裝到316L不銹鋼殼體中，外加壓力從不銹鋼膜片通過硅油傳遞到敏感芯片上。敏感芯片不直接接觸被測介質形成壓力測量的固態結構。DX10系列是制造壓力傳感器及壓力變送器的核心部件，作為一種高性能的壓力測量產品，可以很方便的進行放大處理，裝配成標準信號輸出的變送器。
DX10系列采用氟橡膠“O”型圈進行壓力密封，便于安裝。因此該產品被廣泛應用于各種場合，包括惡劣的腐蝕性介質環境。
二、技術指標
| G | -0.1 | -0.035 | -0.02 | 0.02 | 0.035 | 0.1 | 0.25 | 0.6 | 1 | 1.6 | 2.5 | ||||||
| D | 0.02 | 0.035 | 0.1 | 0.25 | 0.6 | 1 | 1.6 | 2.5 | |||||||||
| A | 0.1 | 0.25 | 0.6 | 1 | 1.6 | 2.5 | |||||||||||
| S | 0.1 | 0.25 | 0.6 | 1 | 1.6 | 2.5 | 6 | 10 | 25 | 40 | 60 | 100 | |||||
| 超壓（100%） | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |||
A：絕壓，真空為零點； G：通氣式表壓，大氣壓為零點；S：密封式表壓，校準大氣壓為零點； D:差壓
| 電橋電阻25℃ | 30KΩ～6KΩ |
| 供電電源 | 恒流源最大4mA、恒壓最大10V |
| 絕緣 | 100MΩ/250VDC |
| 使用溫度 | -45℃～+125℃ |
| 補償溫度 | -10℃～+70℃ |
| 貯存溫度 | -55℃～+150℃ |
| 振動 | 20g（20～500Hz） |
| 耐用性周期 | >100×106FS |
| 外殼和膜片 | 不銹鋼316 |
| 遲滯 | <±0.05%FS |
| 密封圈 | 丁晴橡膠Φ16×1.7mm，氟化橡膠Φ16×1.7mm |
| 注入油 | 硅油、橄欖油（衛生型） |
| 精度 | 0.1、0.3、0.5級可選 |
| 重量 | 8g(A/G/S)、15g(D) |
| 零點 | ±2mV |
| 零點漂移 | 0.02%FS/℃ |
| 靈敏度漂移 | 0.02%FS/℃ |
| 長時間穩定性 | 0.2%FS/每年 |
| 諧振頻率 | >30KHz |

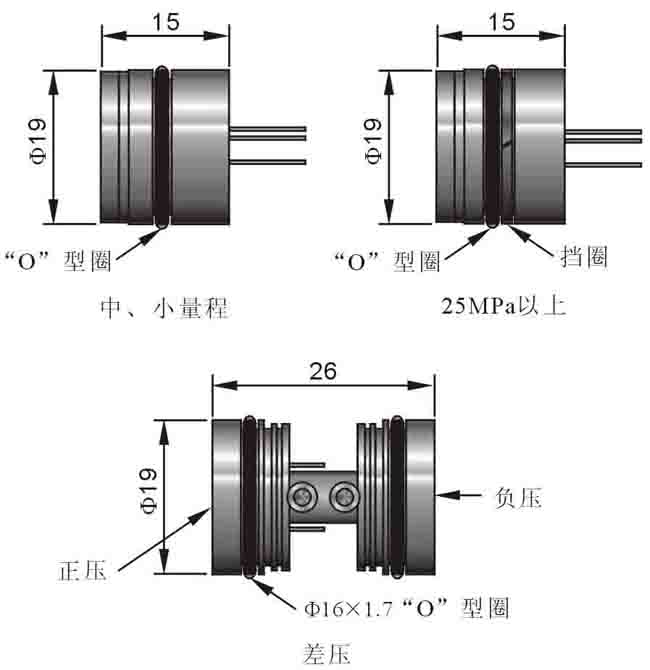

三、外型結構

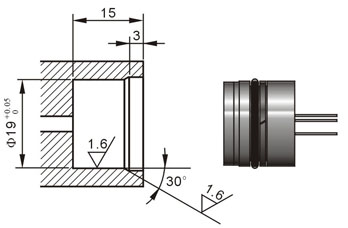

四、安裝注意事項
1、安裝時需要在“O”型圈表面均勻涂抹少量的真空油脂；
2、沿腔體軸向方向均勻用力，將芯體推入腔體中，注意“O”型圈不能有任何破損；
3、芯體的膜片是壓力敏感部位，在使用過程中請勿用手指或硬物觸碰；
4、“O”型圈密封方式為可靠的靜態密封方式，無須再采用其它的密封方式；
5、超過25MPa的壓力時，需要配合擋圈組合使用。
