壓阻式壓力傳感器
更新：2017-8-3 17:29:17 點擊：1880
- 產品品牌 鼎興
- 產品型號 DX
- 產品描述
壓阻式壓力傳感器分不同量程和使用環境，壓阻式壓力傳感器分特點是介質兼容性好，性能穩定可靠，精度高。...
產品介紹
一、產品描述
本系列是我公司自行設計定型研制開發的壓力傳感器產品，分不同量程和使用環境。其主要特點是介質兼容性好，性能穩定可靠，精度高。其實測壽命已達107壓力循環，平均無故障工作時間105小時以上，還可用于測量低達-100kPa的負壓，精度與正壓測試相同，HQ100系列量程下延至50Pa，具有更好的靈敏度及更高的分辨率。優良的動態性能和性價比，是高、中、低壓測量的最佳選擇。
二、技術指標
| 量程 | -100KPa……0～1KPa……60MPa……100MPa |
| 零位輸出 | V0≤±3mV |
| 滿量程輸出 | VFS=100mV±25%、VFS=50mV±30% 、VFS=10mV±30% |
| 輸出形式 | 4～20mADC(2線)，0～5VDC（3線或4線），0～10mADC（3線或4線） |
| 過載能力 | 150% |
| 供電 | 恒流源：1～4mA；恒壓：6～9VDC |
| 線性 | <±0.1%FS |
| 重復性 | <±0.05%FS |
| 遲滯 | <±0.05%FS |
| 輸入阻抗 | 0.6～6KΩ |
| 補償溫度 | -10℃～+70℃ |
| 工作溫度 | -40℃～+85℃ |
| 絕緣電阻 | >100MΩ/50V |
| 絕緣強度 | >500MΩ/50V |
| 壓力連接 | M20×1.5，M12×1，G1/4，G1/2，（可加工特殊接口） |
| 電氣連接 | 電纜或接插件引線方式 |
| 適用介質 | 與316不銹鋼相兼容的流體 |
| 外殼保護 | IP65 |
| 防爆等級 | ExiallCT5 |

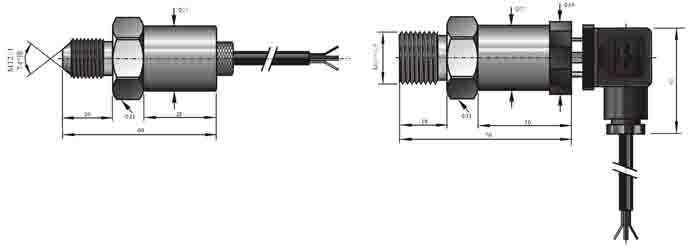

三、通用外形結構及接口類型

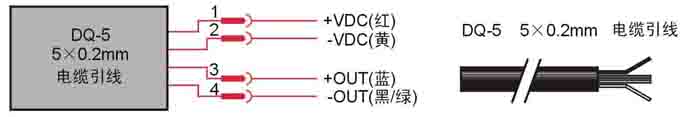

四、電氣連接
五、應用范圍
