霍尼韋爾熱量表
- 產品品牌 霍尼韋爾
- 產品型號
- 產品描述
霍尼韋爾熱量表是一種應用非常的廣泛的測溫設備，霍尼韋爾熱量表有著諸多的優點。...
一、戶用能量表
DN15～DN20 （0.6～2.5m3/h）
(一)產品應用
1、高精度計量供暖、空調系統的能耗。
2、額定流量為0.6,1.5.2.5m3/h
3、口徑DN15和DN20
4、冷熱量均可計量
(二)產品特點
1、電子葉輪掃描裝置，確保無磁且操作持久
2、進水、回水管安裝均可
3、垂直或水平安裝均呆
4、用戶指定每年一次讀表日期或十五個月一次讀表日期
5、超長壽命電池（最少六年）
6、溫度測量范圍1-130℃
7、達到環境C級標準
8、一體式、分體式（主要用于冷熱表）
9、積分儀可分離30CM
10、底座和葉輪分體，可預先單獨安裝，不影響管道沖冼。
(三)技術參數
| 額定流量（m3/h） | 0.6 | 1.5 | 2.5 |
| 口徑 | DN15 | DN15 | DN20 |
| Qp,qx 上的壓力損失 | 0.12/0.36 | 0.23/0.68 | 0.24/0.62 |
| 額定壓力（Mpa） | 1.6 Mpa | ||
| 精度等級 | 中國二級精度 | ||
| 起始流量 橫向l/h | 2．5 | 3 | 5 |
| 堅向l/h | 3．5 | 4 | 6 |
| 溫度范圍（℃） | 5-90 | ||
| 安裝位置 | 供水或回水管 | ||
| 結構長度L=mm | 110 | 110 | 130 |
(四)積分儀
| 溫度測量范圍 | ℃ | 1-130 |
| 溫差測量范圍 | K | 3-100 |
| 環境溫度范圍 | ℃ | 5-55 |
| 積分儀起始溫度差 | K | ＞1 |
| 溫度測量的分辯率 | ℃ | 0．01 |
| qp 上的測量頻率 | 秒 | 60 |
| 顯示器 | LCD | 8位（7段）+特殊符號 |
| 消耗（能量和水）；功率；流量 | 數量 | 小數點后3位數 |
| 單位 | kWh,MWh,GJ,I,m3,m3/h,l/h,Kw,MW | |
| 系統化通訊 | 光學接口（IR） | |
| 可選M總線或都脈沖輸出 | ||
| 電源提供 | 電池 | 3V鋰電池，至少或者脈沖輸出 |
| 數據存儲 | 穩定存儲器E2PROM，每日一次 | |
| 讀表日期 | 年讀表日和15個月讀表日 | |
| 最大值存儲 | 流量和功率 | |
| 外殼防護級別 | IP54 | |
| CE標志 | 是 | |
| 環境級 | 符合歐洲EN1434環境級別C |
(五)溫度傳感器
| 固定式連接 | Pt500鉑精密電阻 | |
| 直徑 | 直徑 | 5mm,可選5 mm. |
| 外裝式傳感器電纜 | 長度 | 1.5m,可選3.0m |
| 安裝方式 | 直接 | 球閥 |
| 間接 | 套管 | |
| 連接方式 | 回水溫度傳感器固定式安裝 | |
| 兩個傳感器均為外裝 |

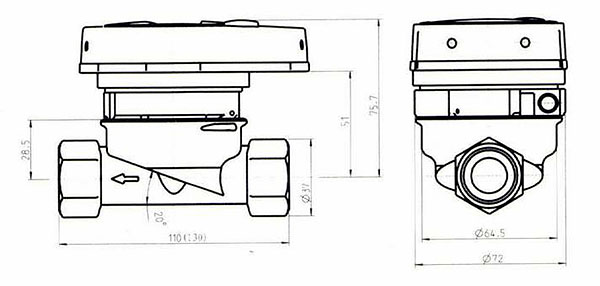

(六)尺寸圖

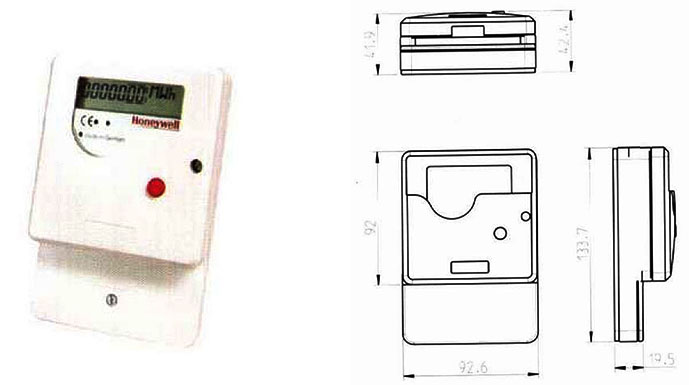

積分儀
二、大口徑能量表的積分儀
能量表積分儀是幾十年經驗和發展的結晶,無論與什么形式的流量計和溫度傳感器組合,采用的最先進的微處理器技術都將保證測量的極端準確和長期穩定。
多種多樣的工藝使所有功能、接口和相關應用成為可能。
可信賴的外殼設計。
積分儀和相關組件可無需任何工具簡單直接的連在外殼上，該項設計因其實用性幾十年來無需也從未改變。保證安裝簡單有效，校準調換經常實惠。
可選擇的接口可以實地改變,無需打開鉛封.它直接嵌入在運算器和外殼之間,無需工具.如果需要諸如地址、讀表日期之類的參數,可用標準光學接口進行輸入。
(一)重要特征
1、熱量消耗的持續顯示；
2、光學標準接口；
3、所有脈沖值均可編程；
4、在不丟失數據存儲中每天進行數據備份；
5、可方便的進行配置；
6、收集最大值；
7、容易操作的軟件,以輸入?yún)?shù)；
8、M-BUS接口可在生產過程中集成在運算器上。
(二)技術參數
| 溫度測量范圍 | ℃ | 5-150 |
| 溫差測量范圍 | K | 3-100 |
| 環境溫度范圍 | ℃ | 0-55 |
| 積分儀起始溫度差 | K | 0.2 |
| 溫度測量的分辯率 | ℃ | 0.01 |
| Qp上的測量頻率 | 秒 | 最大2Hz |
| 脈沖值 | 1/P | 0.001-10000 |
| 顯示器 | LCD | 帶特殊字符的七位顯示屏 |
| 顯示單位 | kWh,MWh,Gj,I,m3/h,I/h,Kw,MW | |
| 系統化通訊 | 光學接口(IR) | |
| 電源提供 | 可選M總線,脈沖輸出 | |
| 電池3V長壽命 電池,230V 50Hz 交流電可選 | ||
| 數據存儲蓄 | 穩定存儲器E29ROM,每日六次 | |
| 讀表日期 | 可選擇的年讀表日,12個月讀表日 | |
| 最大值存儲器 | 流量和功率 | |
| 外殼防護級別 | IP54 | |
| 環境級 | 符合歐洲EN1434環境級別C | |
| 外表尺寸 | mm | 長x寬x高 134x93x41 |
(三)匹配的流量傳感器
| 脈沖輸出元件 | 有電子式或機械式（簧片）可選 |
| 設計原理 | 有機械式和超聲波式可選 |
| 額定流量 | qp 從0。6 -1000m3 /h |
(四)匹配的溫度傳感器
| 鉑精密電阻 | 經過獨立認證的Pt500 |
| 外接傳感器電纜 | 2線技術電纜長達 3米 。4線技術電纜長達 10米 |
| 安裝方式 | 裝在球閥（直接插入）或套管中 |
