汽水混合加熱器-管道汽水混合加熱器
- 產品品牌 鼎興
- 產品型號 DXJ
- 產品描述
汽水混合加熱器采用管道加熱的方式，把蒸汽和水進行加熱，低噪環保，微振動，換熱效率高達98%。西安鼎興專業生產，廠價直銷，點擊即可免費咨詢。 ...
一、概述
1、管道汽水混合加熱器是一種新型的汽液混合加熱裝置，與其它換熱設備比較，它具有換熱效率高、噪聲小、安裝簡單，成本低廉等特點。因此被廣泛應用于生產、生活用水的加熱和熱水采暖系統中。

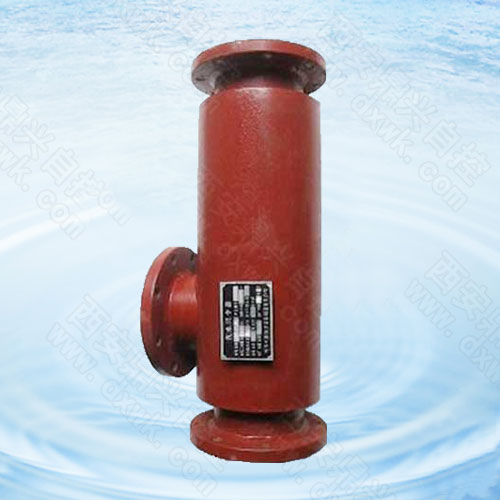

2、該產品結構如圖1所示，工作時被加熱水通過呈拉閥爾管形的噴管，蒸汽從噴管側通過管壁上的許多斜向小孔噴入水中，二者在高速流動中瞬時良好混合，達到加熱水的目的。
3、管道汽水混合加熱器型號編制說明。
二、技術參數
表1
|
型號DXJ |
-4 |
-6 |
-8 |
-10 |
-12 |
-16 |
-20 |
-24 |
-32 |
-40 |
-48 |
|
|
流量（m3/h） |
1.2 |
2.5 |
4.5 |
7 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
|
|
工作壓力（MPa） |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.0 |
1.0 |
1.0 |
|
|
重量 |
10 |
10 |
25 |
25 |
25 |
75 |
75 |
75 |
300 |
300 |
300 |
|
|
運行重量 |
18 |
18 |
40 |
40 |
40 |
118 |
118 |
118 |
500 |
500 |
500 |
|
|
噪音 |
低于65db | |||||||||||
|
外形 |
A |
105 |
130 |
220 |
450 |
|||||||
|
B |
105 |
130 |
170 |
300 |
||||||||
|
L |
240 |
360 |
660 |
1200 |
||||||||
|
水側法蘭 |
Dg |
40 |
65 |
125 |
250 |
|||||||
|
D1 |
110 |
145 |
210 |
350 |
||||||||
|
D |
145 |
180 |
245 |
390 |
||||||||
|
N×Ø |
4×18 |
4×18 |
8×18 |
12×22 |
||||||||
|
汽側法蘭 |
Dg |
40 |
65 |
125 |
250 |
|||||||
|
D1 |
110 |
145 |
210 |
350 |
||||||||
|
D |
145 |
180 |
245 |
390 |
||||||||
|
N×Ø |
4×18 |
4×18 |
8×18 |
12×22 |
||||||||
三、安裝調試
1、管道汽水混合加熱器可水平安裝，也可垂直安裝，但是蒸汽噴入方向只能水平或向下。
2、在蒸汽管道近加熱器處，需要安裝止回閥、過濾器。如以循環泵作為系統循環動力時，最好在蒸汽管道上加裝電磁閥，以便停電時能自動切斷汽源。
3、啟動時，應先開水閥，后開汽閥。停止運行時，應先關汽閥，后關水閥。
5、管道汽水混合加熱器一般安裝在水泵的吸水側，但在高溫采暖系統中，水泵無法承受高溫時，管道汽水混合加熱器也可安裝在水泵的出水側。加熱器安裝在水泵吸水側為優先安裝方式（必要時可配熱水泵）。
6、水溫水位控制參見“DWYK智能型水溫水位控制儀”
四、變徑大小接頭
為方便用戶聯接配管，我公司特生產下列變徑法蘭，供設計選用。
表二
|
變徑管規格 |
壁厚S |
長度L |
Dg |
D0 |
D |
D1 |
D2 |
B |
F |
R |
Ø×N |
|
dg |
d0 |
d |
d1 |
d2 |
b |
f |
r |
Ø×n |
|||
|
Ø40-Ø65 |
10 |
140 |
65 |
65 |
180 |
145 |
120 |
24 |
3 |
10 |
18×4 |
|
40 |
40 |
145 |
110 |
85 |
20 |
3 |
6 |
18×4 |
|||
|
Ø50-Ø65 |
10 |
140 |
65 |
65 |
180 |
145 |
120 |
24 |
3 |
10 |
18×4 |
|
50 |
50 |
160 |
125 |
100 |
22 |
3 |
8 |
18×4 |
|||
|
Ø50-Ø125 |
12 |
180 |
125 |
125 |
245 |
210 |
185 |
28 |
3 |
12 |
18×8 |
|
50 |
50 |
160 |
125 |
100 |
22 |
3 |
8 |
18×4 |
|||
|
Ø65-Ø125 |
12 |
160 |
125 |
125 |
245 |
210 |
185 |
28 |
3 |
12 |
18×8 |
|
65 |
65 |
180 |
145 |
120 |
24 |
3 |
8 |
18×4 |
|||
|
Ø80-Ø125 |
12 |
160 |
125 |
125 |
245 |
210 |
185 |
28 |
3 |
12 |
18×8 |
|
80 |
80 |
200 |
160 |
132 |
25 |
3 |
8 |
18×4 |
|||
|
Ø100-Ø125 |
12 |
140 |
125 |
125 |
245 |
210 |
185 |
28 |
3 |
12 |
18×8 |
|
100 |
100 |
215 |
180 |
155 |
26 |
3 |
8 |
18×8 |
|||
|
Ø125-Ø250 |
14 |
280 |
250 |
250 |
405 |
355 |
320 |
32 |
3 |
16 |
25×12 |
|
125 |
125 |
245 |
210 |
185 |
28 |
3 |
10 |
18×8 |
|||
|
Ø150-Ø250 |
14 |
240 |
250 |
250 |
405 |
355 |
320 |
32 |
3 |
16 |
25×12 |
|
150 |
150 |
280 |
240 |
210 |
28 |
3 |
10 |
23×8 |
|||
|
Ø200-Ø250 |
14 |
160 |
250 |
250 |
405 |
355 |
320 |
32 |
3 |
16 |
25×12 |
|
200 |
200 |
335 |
295 |
265 |
30 |
3 |
10 |
23×12 |
五、用于單向開式系統

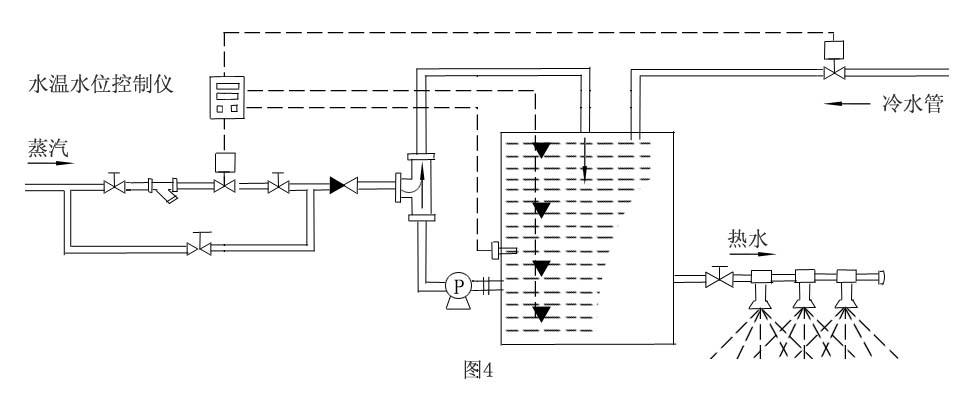

通過管道汽水混合加熱器一次性加熱后，熱水直接送往浴池?zé)崴浼捌渌钣盟膱龊希Q為單向開式系統如圖4。
1、加熱器最大蒸汽噴入量如下表：（以DXJ－12型加熱器為例
單位：kg/h（公斤/時 ） 表三
|
水壓MPa |
蒸汽壓力MPa |
||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.6 |
0.8 |
1 |
|
|
0.05 |
420 |
690 |
910 |
1120 |
1540 |
1950 |
2350 |
|
0.1 |
0 |
660 |
910 |
1120 |
1540 |
1950 |
2350 |
|
0.2 |
0 |
820 |
1120 |
1540 |
1950 |
2350 |
|
|
0.3 |
0 |
940 |
1540 |
1950 |
2350 |
||
|
0.4 |
0 |
1480 |
1950 |
2350 |
|||
|
0.5 |
1180 |
1890 |
2350 |
||||
其它型號加熱器最大蒸汽噴入量換算系數
表四
|
型號DXJ |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
|
系數 |
0.26 |
0.26 |
1 |
1 |
1 |
3.7 |
3.7 |
3.7 |
10.8 |
10.8 |
10.8 |
2、實際使用過程中所需要的蒸汽量可根據下式計算得出。即：D0=C(t2-t1)D1/(i-Ct2)，式中：
C－水的熱、t1－加熱前的水溫、t2－加熱后的水溫、i－在某壓力下進入管道汽水混合加熱器飽和蒸汽的熱焓kcal/kg(千卡/公斤)。D1-加熱器額定流量。
3、水頭損失：在未通蒸汽時，額定流量的水通過管道汽水混合加熱器的摩擦損失為5米水柱，通入蒸汽后，管道汽水混合加熱器前后水溫差超過20℃時，摩擦損失為零。
4、蒸汽管徑以蒸汽流速為20m/s～30m/s 來確定。
5、汽壓比水壓應高0.05MPa～0.2MPa，但水壓至少要有0.1MPa.
6、被管道汽水混合加熱器加熱好的水最好先注入熱水箱，待其充分混合，溫度較為恒定時再放出，切忌不要將被加熱的水直接用于淋浴。

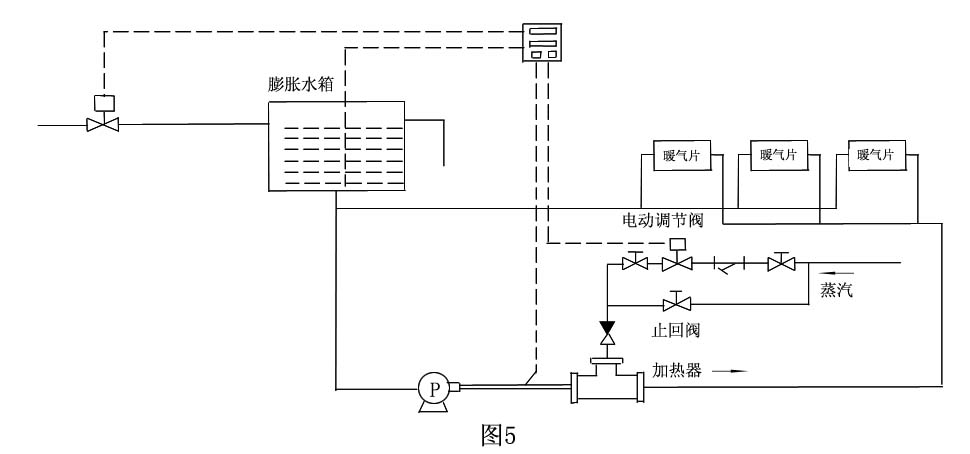

六、用于循環系統
1、液體反復加熱的系統稱為循環系統。在循環加熱系統中，循環水所能加熱到的最高溫度，比相同壓力下的飽和蒸汽的溫度低10℃。蒸汽用量仍由下式?jīng)Q定：D0=C(t2-t1)D1/(i-Ct2)
2、管道汽水混合加熱器進水口水壓范圍：0.5～5kg/cm2，汽壓范圍：水壓+0.5kg/cm2 ～7kg/cm2。
3、循環水通過管道汽水混合加熱器時的摩擦損失最大為3米水柱。
4、蒸汽管徑以管內蒸汽流速20～30m/s來確定。
例：設采暖負荷為270000kcal/h,水溫差為△ t =30℃，應選哪種型號的加熱器？
根據公式：Q=CMΔt 則每小時所需水量：
查表1可選DXJ-12型加熱器
