熱導式流量開關TFS-1000系列
- 產品品牌 鼎興
- 產品型號 TFS-1000
- 產品描述
熱導式流量開關基于熱式原理，熱導式流量開關可用于氣動和液壓系統。...

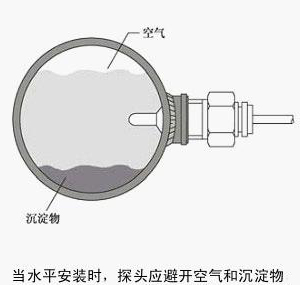

一、原理及結構
熱導式流量開關基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變。兩個電阻差值被用作判斷流速的依據。數字顯示流速，無活動部件，免維護，安裝方便，一種型號適用多種管徑要求。開關量連續可調，極低的壓力損失，結構緊湊。LED顯示開關狀態，PNP/NPN輸出可設定。氣液兩用型，可用于氣動和液壓系統，可用于循環水、切削液及潤滑油的 斷流監測，以及泵的空轉保護。
二、技術參數
1、設定范圍：
水：1…150cm/s
油：3…300cm/s
空氣：20…2000 cm/s
2、開關輸出：
設定范圍：0.5%…100%量程
準確度：0.5%量程
開關數量：1或2個可選
3、輸出功能：PNP、NPN、常開或常閉可設
4、額定電流：≤300mA
5、模擬量輸出：
輸出類型：4…20mA模擬量輸出
負載：≤500Ω 流量指示：數字顯示（百分比）
6、設定方式：按鍵設定
7、耐壓范圍：100bar
8、介質溫度變化：4℃/s
9、響應時間：1…13s，典型值2s
10、初始化時間：約8s
11、電氣保護：反相，短路，過載保護
12、防護等級：IP67
13、介質溫度：-20…100℃
14、環境溫度：-20…80℃
15、儲存溫度：-20…100℃
16、接線方式：M12接插件
17、材質：探頭：不銹鋼外殼：不銹鋼
18、重復精度：±2%
三、接線圖
注：1）模擬量輸出型只有直流供電
四、尺寸圖
輸出功能—遲滯/窗口
遲滯功能：TFS-1000系列產品中的遲滯值可通過菜單設定，其輸出可用來 控制泵入泵出，且只需一個輸出點．在高點SP關泵（開泵），在低 點rP開泵（關泵）。
如右圖所示，以常閉型（N.C）為例，灰色帶為遲滯值，即SP- rP。當流量上升時，只有流量值大于SP，開關點才斷開；而當流量 值下降時，只有流量值小于rP，開關點才閉合。
五、窗口功能
TFS-1000系列產品中的窗口功能可用于監控特定的區間，其輸 出可用來完成高低點報警等工作，且只需一個輸出點。
如右圖所示，以常閉型（N.C）為例灰色帶為窗口值，即SP-rP。 當流量值處于窗口之間時，開關點才斷開；而當流量值超出該區間時 ，開關點閉合。
